Durante as aulas de Sistemas Microprocessados, ainda percebo que muitos alunos enfrentam dificuldades com o uso do Protoboard. Para ajudar no desenvolvimento dos circuitos utilizando essa ferramenta, elaborei o tutorial abaixo.

Figura 1 - Protoboard

O protoboard, também conhecido como Matriz de Contatos, é uma placa perfurada e com conexões internas padronizadas. É utilizado para montagem de circuitos em protótipos e simulações, com a grande vantagem de não ser necessário realizar soldagens elétricas entre os componentes. Os componentes são conectados aos furos e interligados com fios, chamados jumpers.

As duas linhas, da parte superior e da parte inferior, conectam todos os furos horizontalmente, e não há conexão vertical entre essas linhas (Figura 2). Os furos que possuem conexão elétrica interna estão destacados em Verde.

Figura 2 - Conexões Horizontais no Protoboard.

Essas linhas horizontais, que na figura são marcadas com + e -, são normalmente utilizadas para conectar a alimentação dos circuitos.

As linhas marcadas com as letras de A até E, e F até J não possuem conexão horizontal, e sim, vertical, como ilustra a Figura 3. As conexões são feitas em colunas, que são numeradas.

Figura 3 - Conexões Verticais no Protoboard

As conexões verticais são limitadas até o meio da placa, criando conjuntos de 5 furos. Assim, não existe conexão entre os furos A-E com os furos F-J, bem como não existe conexão entre as colunas 1, 2, 3 etc.

Conectando Componentes Eletrônicos ao Protoboard

Para conectar componentes eletrônicos diversos ao protoboard, encaixamos cada um de seus terminais em um de seus furos. É importante lembrar de sempre colocar cada um dos terminais em furos que não possuam conexões entre si. Veja o exemplo na figura 4:

Figura 4.

A Figura 4 mostra duas formas para conectarmos um resistor ao protoboard. Cada um dos terminais do resistor vai em um furo diferente do protoboard, e nenhum desses furos possui conexão elétrica um com o outro.

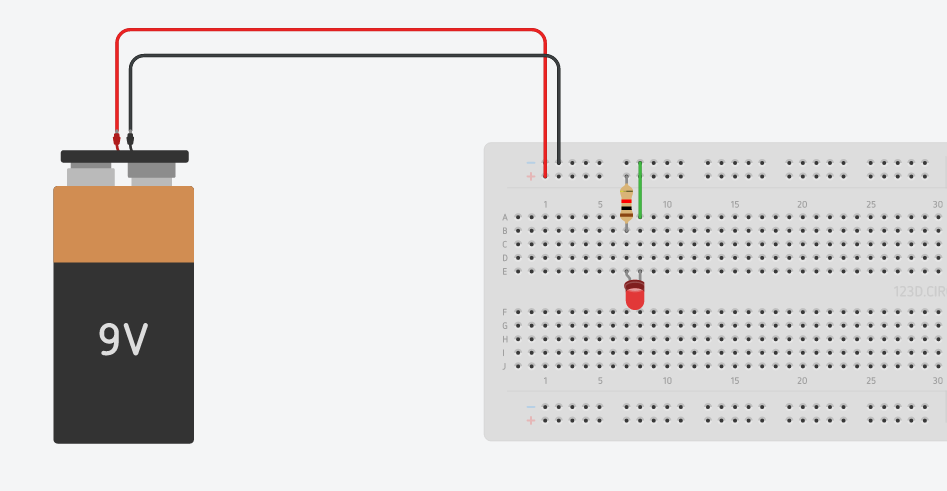

A Figura 5 mostra um exemplo de conexão de uma fonte de alimentação (Bateria de 9V) ao Protoboard. Os terminais (+) e (-) da bateria são conectados, por fios, às linhas + e -, respectivamente. Assim, sempre que for necessário conectar um componente no (+) da bateria, esse componente poderá ser conectado a qualquer furo da linha (+). Isso facilita na hora da montagem.

O LED é conectado ao resistor, sendo conectado na mesma coluna onde um dos terminais do resistor foi conectado. Por sua vez, o resistor é conectado ao (+) através do seu outro terminal. Já o LED, conecta-se ao (-) utilizando-se um fio, conectado a um furo na mesma coluna em que o terminal do Catodo do LED está encaixado.

Figura 5 - Utilizando Fontes de Alimentação

Conectar circuitos integrados ao protoboard é extremamente fácil, pois as dimensões da placa foram projetadas para encaixar os CI's exatamente no meio dos barramentos, permitindo que cada terminal do CI fique em uma coluna específica. Na Figura 6 são mostrados exemplos de 2 CIs de diferentes tamanhos encaixados no protoboard.

Figura 6 - CIs de Tamanhos Diferentes.

Este artigo foi uma breve revisão sobre o uso dessa ferramenta indispensável para qualquer profissional da área de eletrônica que trabalhe com projetos. Em breve serão mostrados novos exemplos de ligações e circuitos. Espero que a leitura seja proveitosa. Para qualquer dica, dúvida, sugestão ou informação, estou à disposição!

Grande Abraço!

Ricardo.
